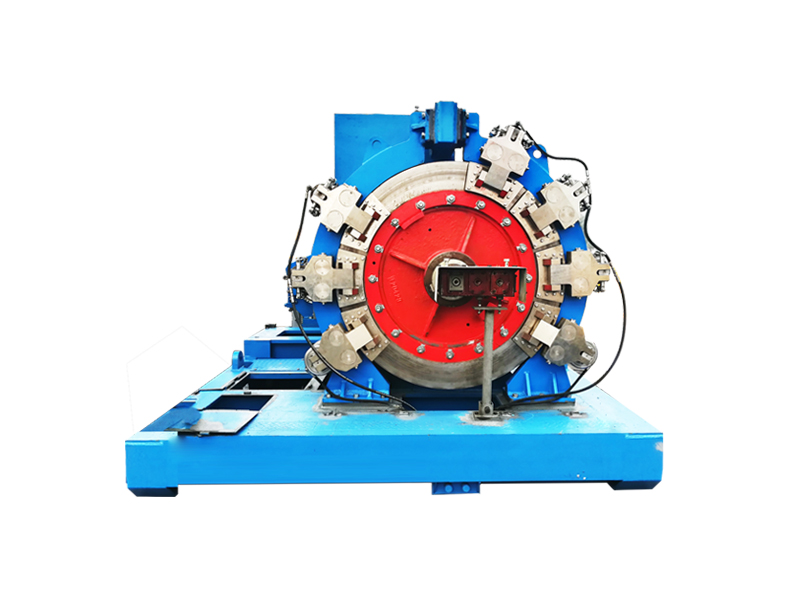

采用冗余设计,为钻机提供安全可靠的制动转矩。
可实现工作制动、驻车制动、过卷保护、紧急制动等功能,最大限度满足钻井工艺的要求。具有断电、断气、断液自动驻车保护功能。
液压站配备双电动泵、多蓄能器结构,并配有手动泵、加热、冷却装置,为执行机构提供可靠的液压动力。
控制系统采用阀块嵌入式结构连接,减少了外接管线。
| 类别 | 名称 | PZ30 | PZ40 | PZ50 | PZ70 | |
|---|---|---|---|---|---|---|
| 工作钳 | 单边最大正压力kN | 50 | 75 | 90 | ||
| 有效行程 mm | 30 | |||||
| 刹车块允许最小工作厚度 mm | 12 | |||||
| 外形尺寸mm | Φ150×242 | Φ180×290 | ||||
| 重量kg | 18 | 25 | ||||
| 安全钳 | 单边最大正压力kN | 50 | 90 | |||
| 刹车块最大工作间隙mm | 1 | |||||
| 刹车块允许最小工作厚度mm | 12 | |||||
| 外形尺寸mm | Φ190×330 | Φ210×355 | ||||
| 重量 kg | 35 | 48 | ||||
| 液压系统 | 额定压力MPa | 6 | 8 | |||
| 工作介质 | 夏季 | L-HM46抗磨液压油 | ||||
| 冬季 | L-HV32低温抗磨液压油 | |||||
| 单泵额定流量 L/min | 18 | |||||
| 油箱容积 L | 150 | |||||
| 电机功率 kW | 2.2 | |||||
| 蓄能器容量 L | 4×6.3 | |||||
| 加热器功率 kW | 1 | |||||
| 冷却水流量 L/h | 2000 | |||||
| 外形尺寸 mm | 1200×1050×1284 | |||||
| 重量 kg | 760 | |||||
